Zapojení 2 extruderů a hotendů do Arduina

[Chose]

Ahoj, stavím tiskárnu dle Rebel II, a chtěl bych ji mít s dvěma hlavami.
V zapojení Arduina je ventilátor připojený v místě extruderu 2.
Pokud bych toto připojení použil pro druhý extruder, kam pak připojit ventilátor, topení a termistor pro druhý hotend?

Nemáte někdo odkaz na schéma zapojení pro dvě hlavy, extrudery? (Pokud to vůbec lze)

Arduino Mega 2560 + RAMPS 1.4

Díky za každou informaci

Odesláno z mého Redmi Note 5 pomocí Tapatalk

[tom666]

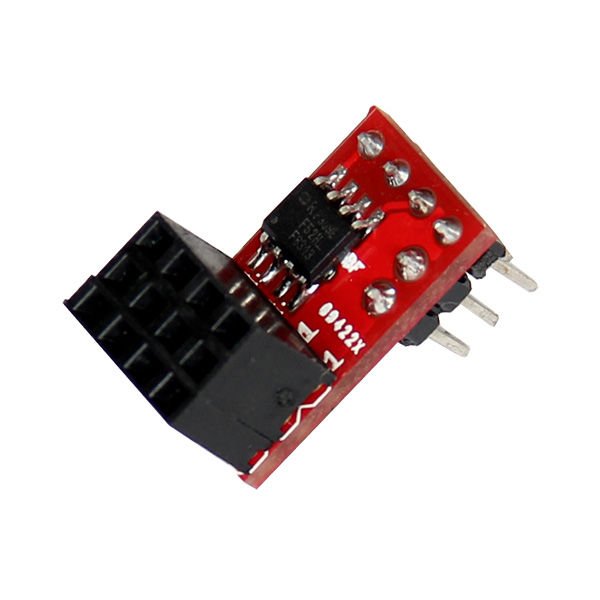

K pripojeniu ventilatorov budes potrebovat "RRD Fan Extender".

RRD Fan Extender.jpg (28.8 KiB) Zobrazeno 6553 krát

+ nezabudni na prislune upravy firmwaru

[Chose]

Díky moc!!!

Odesláno z mého Redmi Note 5 pomocí Tapatalk

[Chose]

pro ventilátory jsem koupil toto:
https://www.aliexpress.com/item/0-24V-Top-Mosfet-Button-IRF520-MOS-Driver-Module-For-Arduino-MCU-ARM-Raspberry-pi/32683995933.html?spm=a2g0s.9042311.0.0.27424c4dWLin34
a našel jsem pro něj i zapojení, viz:
https://drive.google.com/file/d/1T2QDUjSOLErEgRd-e7c5NaHqssfdIIMr/view?usp=sharing

nemáte někdo návod na firmware úpravu pro Repetier?

jde mi o ventilátory (hotend, layer, chlazení RAPMS)

Díky za cokoli

[tom666]

@Chose
V pripade Marlina 1.1.9 by malo stacit upravit v Configuration.h nasledujuce hodnoty:

Kód: Vybrat vše

#define MOTHERBOARD BOARD_RAMPS_14_EEB
#define EXTRUDERS 2
#define TEMP_SENSOR_1 11 //typ senzoru


pridat hodnoty pre E1:

Kód: Vybrat vše

#define DEFAULT_AXIS_STEPS_PER_UNI
#define DEFAULT_MAX_FEEDRATE
#define DEFAULT_MAX_ACCELERATION


definovat driver pre E1:

Kód: Vybrat vše

#define E1_DRIVER_TYPE

Chladenie vrstiev prostrednictvom extendera je podla hore uvedenej schemy pripojene na pin D4. Tento port nie je potrebne nastavovat, pretoze je standartne uz nadefinovany v pins_RAMPS.h pre variantu RAMPS_14_EEB.
Ostatne chladenie hotendu a elektroniky je pripojene priamo na 12V.

Obdobne je potrebne postupovat aj pri uprave Repetieru.

[Chose]

@Chose

Chladenie vrstiev prostrednictvom extendera je podla hore uvedenej schemy pripojene na pin D4. Tento port nie je potrebne nastavovat, pretoze je standartne uz nadefinovany v pins_RAMPS.h pre variantu RAMPS_14_EEB.
Ostatne chladenie hotendu a elektroniky je pripojene priamo na 12V.

Obdobne je potrebne postupovat aj pri uprave Repetieru.

mám na hlavě hotendů veltilátory 3 (jeden pro filament a dva spřažené pro chlazení vrstev výtisku). Ventilátor chlazení filamentu je závislý na teplotě hotendu, a druhé bych chtěl řídit pro zvyšování chlazení při mostování-lze to?

[tom666]

... mám na hlavě hotendů veltilátory 3 (jeden pro filament a dva spřažené pro chlazení vrstev výtisku). Ventilátor chlazení filamentu je závislý na teplotě hotendu, a druhé bych chtěl řídit pro zvyšování chlazení při mostování-lze to?

Samozrejme, ze sa to da. Avsak iba za predpokladu, ze pouzijes extender s dvoma vystupmi, tak ako som uz uviedol v jednom z mojich predoslych prispevkov (RRD Fan Extender). Alternativne mozes pouzit este jeden mosfet modul, ktory pripojis na pin D5.

Pre automaticke spustanie chladenia hotendu potom zadefinujes v Configuration_adv.h (plati pre Marlin) port, ktorym bude ovladane chladenie:

Kód: Vybrat vše

#define E0_AUTO_FAN_PIN 5
#define E1_AUTO_FAN_PIN 5

[Chose]

... mám na hlavě hotendů veltilátory 3 (jeden pro filament a dva spřažené pro chlazení vrstev výtisku). Ventilátor chlazení filamentu je závislý na teplotě hotendu, a druhé bych chtěl řídit pro zvyšování chlazení při mostování-lze to?

Samozrejme, ze sa to da. Avsak iba za predpokladu, ze pouzijes extender s dvoma vystupmi, tak ako som uz uviedol v jednom z mojich predoslych prispevkov (RRD Fan Extender). Alternativne mozes pouzit este jeden mosfet modul, ktory pripojis na pin D5.

Pre automaticke spustanie chladenia hotendu potom zadefinujes v Configuration_adv.h (plati pre Marlin) port, ktorym bude ovladane chladenie:

Kód: Vybrat vše

#define E0_AUTO_FAN_PIN 5
#define E1_AUTO_FAN_PIN 5

ladím přes web
který je která ventilátor, prosím:
https://drive.google.com/file/d/1P3pLl6QWc0n3u5xHOjwKwQjX38zS4jjv/view?usp=sharing
mosfet zapojen do D5 (místo D4)
točí se layer ventilátory (na mosfetu vlevo, viz aliexpress schéma) jaký pin by mohl spouštět cooling filamentu?

[tom666]

Print Cooling Fan = chladenie tlaceneho modelu
Board Cooling = chladenie elektroniky
Thermo Coupled Fan = automaticke spustanie a vypinanie chladenia hotendu zavisle od teploty

OT:
Nepouzivaj zbytocne tlacitko "QUOTE".

[Chose]

za quote se omlouvám

pin D5 spouští jeden, druhý , tedy coupled fan je takto, aby se spuětěl dle hotendu 0?

https://drive.google.com/file/d/15is8LY3ASbtXjjgdG3taLTbnxQsZ04R9/view?usp=sharing

[tom666]

* modul 1 pripojeny na D5 = chladenie tlac. modelu (dva paralelne pripojene ventilatory, tak ako si uviedol)
* modul 2 pripojeny na D4 = automaticke chladenie hotendu
* chladenie elektroniky = pripojene priamo na 12V.

[Chose]

v pinu 4 není zapojeno nic, ten coupled ventilátor je zapojen z mosfetu přímo na zdroj, dle obrázku zapojení

[tom666]

... mosfet zapojen do D5 (místo D4)
točí se layer ventilátory (na mosfetu vlevo, viz aliexpress schéma) jaký pin by mohl spouštět cooling filamentu?

v pinu 4 není zapojeno nic, ten coupled ventilátor je zapojen z mosfetu přímo na zdroj, dle obrázku zapojení

Prepac, ale z Tvojich informacii a otazok som mierne zmateny. Podla vsetkeho si asi nepochopil funkciu toho modulu.

Len pre objasnenie:

* Uvedeny modul dokaze ovladat jeden vystup , pretoze obsahuje iba jeden mosfet. V tomto konkretnom zapojeni ovlada "Layer Fan" cez prislusny digitalny port (D5, alebo D4 podla toho kam ho zapojis).
* Druhy ventilator "Hotend Fan" je pripojeny priamo na napajanie. Pre automaticke chladenie hotendu musis pouzit druhy modul.

[Chose]

Přesně tak to mám zapojené.
Teď jsem ale zjistil jednu důležitou věc a to, že hotend ventilátor měl blbý kontakt. Takže běží, běží neustále a to mi nevadí, ovládat chci hlavně layer ventilátory. Chápu, že když budu mít ještě jeden mosfet, tak ten taky budu moct řídit, takto napřímo na zdroji prostě běží stále.
Díky moc za ten čas strávený mými otázkami a ještě jednou se omlouvám, přerušeny kontakt jsem objevil až nyní

Odesláno z mého Redmi Note 5 pomocí Tapatalk

[tom666]

Nie je za čo - rádo se stalo.
