Druhý ventilátor přes RRD fan extender (ofuk)

[radekzl]

Rozběhával jsem Marlina RC8Bugfix s Fan extenderem, tak přikládám pro případné zájemce svoji konfiguraci. Lubosh sem dával svoji konfiguraci, tak je to trochu nošení dříví do lesa, ale ale já nechladím stepper drivery, tak to třeba někomu pomůže....

Zapojil jsem vše dle http://www.geeetech.com/wiki/index.php/ ... n_Extender a z extenderu řídím ofuk výtisku (prozatím se zapojeným jenom jedním větráčkem z PINu 6)

Chlazení HE mám zapojené v RAMPS do D9.

Odzkoušel jsem, že je extender (společně s Arduinem a RAMPS) fukční pomocí arduino projektu, který střídavě zapíná fan na PINu 11 na 11 sekund a na PINu na 6 sekund:

void setup() {
pinMode(11, OUTPUT);
pinMode(6, OUTPUT);
} void loop() {
digitalWrite(11, HIGH);
digitalWrite(6, LOW);
delay(11000);
digitalWrite(11, LOW);
digitalWrite(6, HIGH);
delay(6000);
}

Jeden větráček zapojený do extenderu do PINu 6 se mi roztáčí na 6 vteřin.

K tiskárně se připojuji pomocí RepetierHostu a testuji přes gcode M106.

Jaký PIN ovládá příkaz M106 a M107 se řídí se řídí přes #define FAN_PIN v pins_RAMPS.h

Mám nastaveno
#if ENABLED(IS_RAMPS_EFB) // Hotend, Fan, Bed
#define FAN_PIN RAMPS_D9_PIN

Příkaz M106 tedy roztáčí číslo pinu definované v RAMPS_D9_PIN a protože D9 mám zapojený jako chlazení HE, tak předefinovávám RAMPS_D9_PIN na pin 6:
#define RAMPS_D9_PIN 6

Přikládám konfiguráky, pokud by to někomu pomohlo...

Ahoj,
děkuji mockrát za zveřejnění, moc mi to po mohlo. Mám totiž nově připojenou autokalibraci pomocí BL-Touch a jelikož, je ten senzor zapojený do pinů serva (D11), tak jsem musel RRD fan extender o pin posunout a tak mám ventilátor ovládaný místo na pinu 11, tak je na pinu 5, ale vše funguje, jak má autokalibrace i ovládaný ventilátor přes RRD fan extender, ventilátor HE mám na pinu D9.

S pozdravem Radek

[svobpata]

Omlouvám se že drbu do starýcho vlákna, když chci připojit na ten druhej výstup ledky, jakej mám zadat pin? Vetrak hotendu mám 11 a funguje to, ale jen bez pwm, taky nevím proč

[Korny]

Já jsem používal pin 6. G-kodem M42 P6 S255
U led nejde regulovat pwm, kdyz das min, tak nesviti.

[svobpata]

Mě to svítilo i na nízký pwm jen to nešlo zhasnout

[borecekio]

kombinaci jsem nezkoušel. Firmware otevřete v Arduino IDE a proveďte:
a) na kartě pins.h je třeba přiřadit PWM výstup arduina na vybraný pin. V mém případě je to pin D11, viz obrázek RAMPSu níže. Pokud tam máte už servo na leveling, můžete vybrat D6, D5 nebo D4. Já si vybral pin D11, takže na řádku 352 mám: #define ORIG_FAN_PIN 11
b) na kartě Configuration.h je třeba na řádku 310 změnit #define FEATURE_FAN_CONTROL 0 na #define FEATURE_FAN_CONTROL 1
c) Nahrejte firmware do Arduina

Jak toto udelat na marlin1.1.8 dekuji

[mara5740]

Ahoj všichni,

snažím se připojit dva další větráky na extender. Dle návodu na první straně jsem na kartě pins.h nastavil #define ORIG_FAN_PIN 11 - co touto úpravou vlastně upravuji?

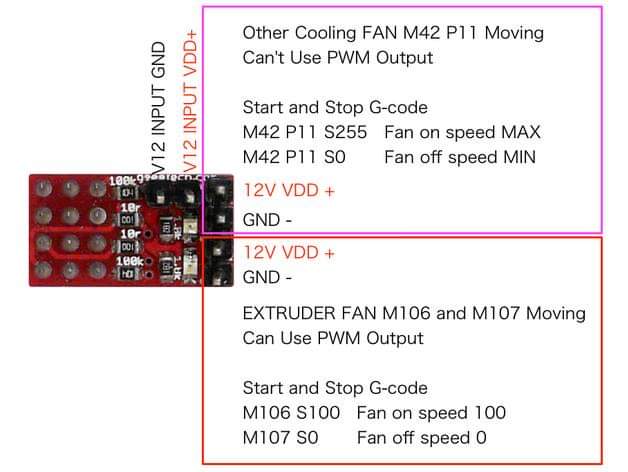

Jde mi o to, že když potom v repetieru vyzkouším M42 P11 S255, tak větrák má snahu se jakoby roztočit ale nefunguje dále. Pokud vyzkouším M42 P6 S255 tak druhý větrák jede bez problémů, když přehodím kabely, větráky fungují.
Dík

[mara5740]

Tak už jsem to vyřešil, třeba to přijde někomu vhod.
