Druhý ventilátor přes RRD fan extender (ofuk)

[s3030150]

@Pezantros: chcem pouzit tvoje riesenie, mam len jednu otazku. napatie na tom AUX dvojpine sa meni podla toho, na kolko "percent" je nastaveny FAN. ked pin na ventilator zmenim, bude na AUX pinoch 12V?

ja mam Marlina, tak si budem musiet dohladat, ako sa vola premenna, asi to bude FAN_PIN, ale zatial neviem ktory

[Pezantros]

Ne, na Ramps ten dvojpin AUX je přímo napětí zdroje. To se nemění. Vtip je v tom, že ten mosfet spíná a rozspíná toto napětí na pinech Fan+ a Fan- podle toho, jaký PWM signál přivedeš z Arduina přes pin D11 v mém případě. Čím rychleji spíná, tím víc se ventilátor točí a naopak.

[s3030150]

tomu celkom nerozumiem, ja mam momentalne pripojeny ventilator ofuku vytlacku na AUX, skusal som regulovat otacky a merat napatie, menilo sa podla nastavenych percent na FAN. ako potom funguje regulacia otacok na AUX dvojpine?

ak pises o tom, ze momentalne na AUX pine sa ten prud prerusuje v zavislosti na nastavenych % ventilatoru, tak rozumiem a napatie sa menilo preto, lebo moj multimeter nedokaze tak rychlo zmerat zmeny meraneho napatia

prosim ked mas cas, skus upresnit, co si tym myslel, chcem rozumiet tomu, co a preco robim. aky je rozdiel v pridani toho kusku s mosfetom oproti tomu, ako to mam teraz (povodny stav)?

diky!

[Pezantros]

Jak už jsem psal, AUX dvojpin na Rampsu není nic jiného, než vyvedené napětí přímo ze zdroje. Když se podíváš na plošňák Rampsu, tak uvidíš, že je to přímo připojený ke vstupní svorkovnici, kde připojuješ napájecí zdroj. To moje udělátko nedělá nic jiného, než že toto napětí přerušuje (spíná a rozepíná) a podle toho se mění napětí na pinech Fan+ a Fan-. Představ si to jako ten regulátor od Zalmana, cos použil. Obávám se, že líp to vysvětlit asi neumím.

[s3030150]

sorry, pomylil som sa, uz tomu rozumiem, myslel som, ze mam ofuk vytlacku pripojeny na AUX, ale neni to tak.

v AUX mam ventilator chladica heatbreaku. ventilator ofuku vytlacku mam pripojeny na svorke D9 vedla topneho telesa, ktory uz je na mosfete. to, ako mi to vrieska aj pri 50% moze byt upravene pridanim kondenzatora.

kazdopadne, uz tomu rozumiem, dakujem

[Pezantros]

V poho, není zač. Tak ať se ti stavba podaří. Jinak úpravu Marlina popsal "astalavista" na předchozí stránce.

[s3030150]

Ano, uz viem kde co urobit, dik

[medapeta]

Fan extender se dá pořídit za normální cenu například tady: https://www.postavrobota.cz/Dual-fan-ex ... u-d867.htm

[neilz]

Ahoj....

tak sem dneska konzultoval ten tvuj obvod a mas to pry spatne, jednak R6,7 neexistuje a ma tam bejt 6K8 nebo vetsi a druha vec nema bejt za R1 ale pred ale kazdopadne dik jdu to dneska sestavit

Přeloženo (od Rebela) do "normálnštiny":

"Pezantros", nerozumím tomu, ale známý co tomu rozumí mi říkal, že je tam chyba ve vstupním obvodu FETu, odpory by prý měly být nějak jinak. Neumím to namalovat, mám to pouze "v hlavě", tak prosím někoho zdatnějšího o opravu, ať je to cajk a nemate to ostatní. Určitě by nebylo marné to opravit už v prvotním příspěvku od "Pezantros", ať je to tu trochu přehledné Děkuji.

[tom666]

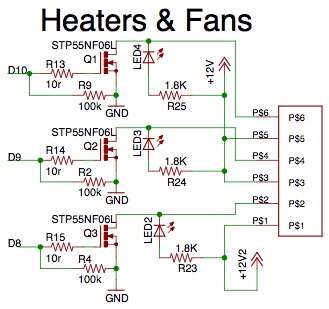

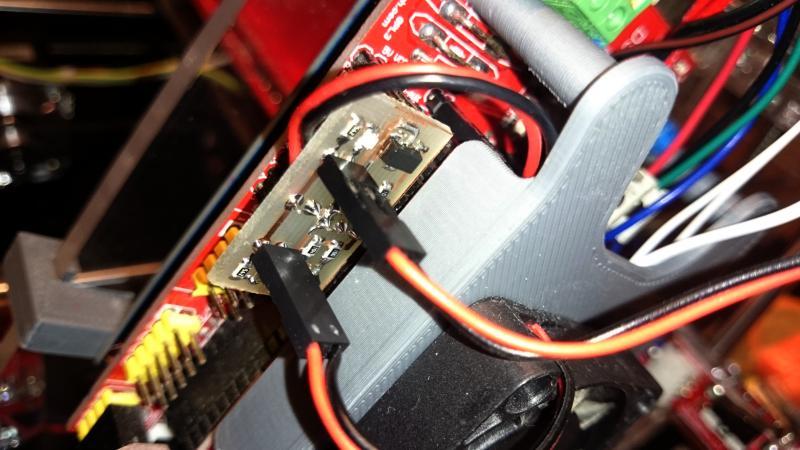

Pri stavbe extendera som vychadzal zo zapojenia mosfetov na RAMPSe.

Heaters & Fans.jpg (39.85 KiB) Zobrazeno 14869 krát

[zao]

Podle mě stačí jen přímo na gate vhodně zvolenýho mosfetu připojit výstup arduina a pak dat mosfet do serie z ventilátorem a jedeš, teď se na to chystám to zbastilit

[Rebel]

no, myslis asi primo gate na vystup z prociky, to se da samozrejme i tak, akorat se to nedela

[zao]

Pro by se to nedelalo, trosku sem patral a aji tiny fan to tak ma, takze kdo si to chce postavic staci to udelat viz obrazek nize
http://chrisbarrbuilds.com/wp-content/uploads/2015/10/schematic.png

[Rebel]

Nema smysl zde asi rozebirat, proc by se to melo delalat ci ne, zrovna tak jako puvodni "chybny" fungujici obvod. Ty vstupni odpory tama maji slouzit jako ochrana IO vystupy procesoru pred zkratem pri defektu toho vykonoveho fetu, coz se tak proste dela, protoze je jednodussi vymenit v pripade potreby FET a nez CPU. Na cervenou se da taky prejit po prechodu, akorat nesmi jet zrovna auto.

[walter2]

Rozběhával jsem Marlina RC8Bugfix s Fan extenderem, tak přikládám pro případné zájemce svoji konfiguraci. Lubosh sem dával svoji konfiguraci, tak je to trochu nošení dříví do lesa, ale ale já nechladím stepper drivery, tak to třeba někomu pomůže....

Zapojil jsem vše dle http://www.geeetech.com/wiki/index.php/ ... n_Extender a z extenderu řídím ofuk výtisku (prozatím se zapojeným jenom jedním větráčkem z PINu 6)

Chlazení HE mám zapojené v RAMPS do D9.

Odzkoušel jsem, že je extender (společně s Arduinem a RAMPS) fukční pomocí arduino projektu, který střídavě zapíná fan na PINu 11 na 11 sekund a na PINu na 6 sekund:

void setup() {
pinMode(11, OUTPUT);
pinMode(6, OUTPUT);
} void loop() {
digitalWrite(11, HIGH);
digitalWrite(6, LOW);
delay(11000);
digitalWrite(11, LOW);
digitalWrite(6, HIGH);
delay(6000);
}

Jeden větráček zapojený do extenderu do PINu 6 se mi roztáčí na 6 vteřin.

K tiskárně se připojuji pomocí RepetierHostu a testuji přes gcode M106.

Jaký PIN ovládá příkaz M106 a M107 se řídí se řídí přes #define FAN_PIN v pins_RAMPS.h

Mám nastaveno
#if ENABLED(IS_RAMPS_EFB) // Hotend, Fan, Bed
#define FAN_PIN RAMPS_D9_PIN

Příkaz M106 tedy roztáčí číslo pinu definované v RAMPS_D9_PIN a protože D9 mám zapojený jako chlazení HE, tak předefinovávám RAMPS_D9_PIN na pin 6:
#define RAMPS_D9_PIN 6

Přikládám konfiguráky, pokud by to někomu pomohlo...
