Rebel tiskne křivé kružnice

[myfin02]

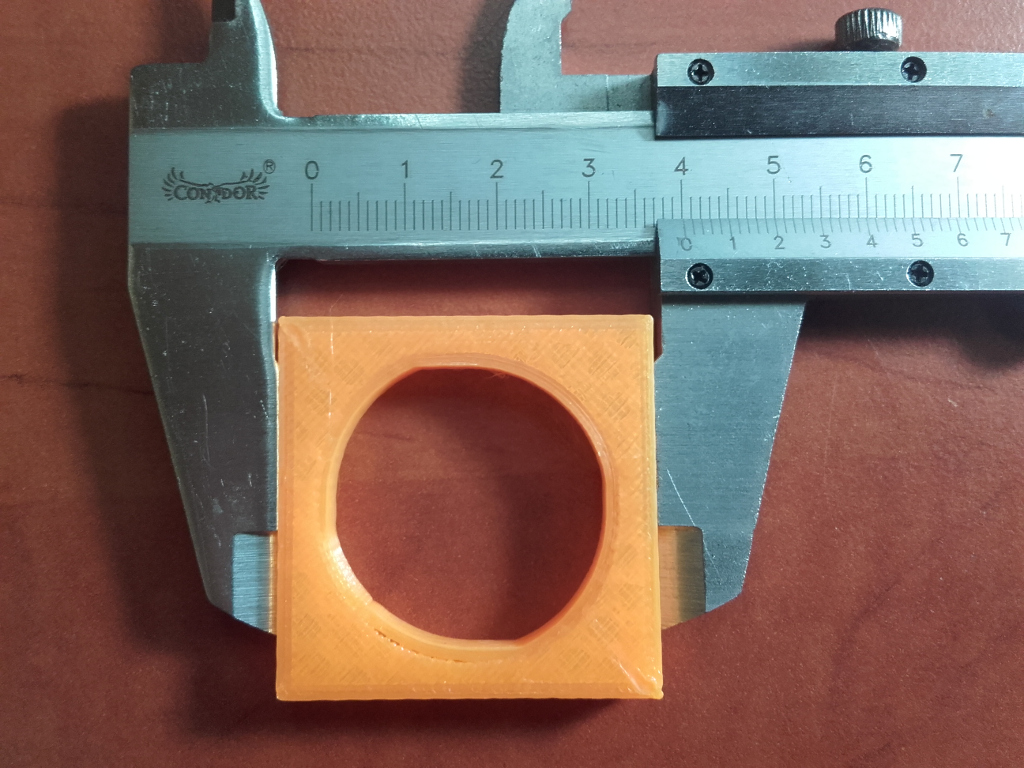

Ahoj, nahrál jsem do rebela nové nastavení EEPROM a od té doby to nemůžu vyladit. Tisk rovných stran jde dobře, přesnost je +- 2 desetiny v X, Y i Z osách. Bohužel když tisknu testovací kvádr 40x40x5 s kruhovou dírou r15, vyleze mi tenhle paskvil. Strávil jsem s tím už dva dny, hrál si snad se všemi parametry v eeprom a furt tohle .

Sli3r i Cura dělají to samé, kvádr je přesný, strany jsou hladké ale kruh uprostřed je paskvil...

Nemá někdo tušení co kde mám blbě?

(tiskárna jede na repetieru, model vznikl ve freecadu, v příloze stl i zdroj)

Paskvil

kvadr-valec.stl

Testovací kvádr

(20.79 KiB) Zobrazeno 7891 krát

[misox]

Žeby mechanická vôľa , povolený červík na remenici nenapnutý remeň ?

[oscar]

krasna hystereze. presne toto delalo Core.

ano, mas volnou remenici.

[zemciko]

Taky si nejdem jistý proč by to měl dělat FW. Přesně tohle dělá volný řemen.
Takže napnout řemen plus ještě zkontrolovat akcelerace XY.

[myfin02]

Díky, skutečně byl volný řemen na ose Y.
Vyřešeno

[gazy11]

ahoj, mám ten samý problém, řemeny GT2,5 jsem pomocí nápínáků šponoval od volných že se na to až dalo hrát, řemenice jsou fest, mají 2x červík proti pootočení (proti plošce hřídele), pojezdy X/Y jedou bez řemenu hladce bez drhnutí (kluzná pouzdra), kladky mám z ložisek, osy kolmé. Stejně nedocílím kružnice. Výsledek je stejný jako na obrázku výše. Když povolím Y řemen, je to znatelně horší ve stejné orientaci, takže to vidím na osu Y. S utažením se to zlepší, ale pořád šiška. Nikde jsem nenašel žádnou vůli. Dělá to i problémy se spojením perimetr/výplň na protilehlých rozích/stranách.
Mohu poprosit o doporučení nastavení akcelerace? Zkoušel jsem v repetieru od 1250 až po 5000mm/s2, to už to docela nepěkně hvízdalo. Nebo na co bych se ještě mohl podívat??
díky předem!

[oscar]

udelej si jako model jakoukoliv vlnovku s ostrejma vrcholama a dej ji tisknout

1. orientovanou na delku do osy X
2. orientovanou na delku do osy Y

to by Ti melo ukazat ktera osa zlobi a ma hysterezi pri zmene smeru

[gazy11]

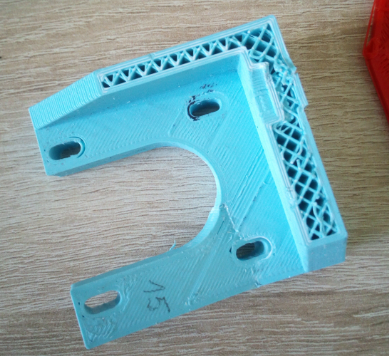

prroblém je v Y, zkoušel jsem povolovat/napínat řemen a potvrzuje se to. Našel jsem prasklinu v držáku motoru Y. při změně směru se to celé nepatrně "zhoupne" , tak tam možná ztrácím nějaký krok. jdu to vytisknout než to křupne úplně, dám vědět jak to dopadlo

[medapeta]

Od koho máš ty plastové díly ?

[zemciko]

Jestli je to z ABS není to jednodušší slepit? Tada minimálně bych to rozbral slepil aspoň vteřiňákem a pak teprv vytiskl náhraní díl a to u tohodle , pokud možno, ne s malým zaplněním.

[gazy11]

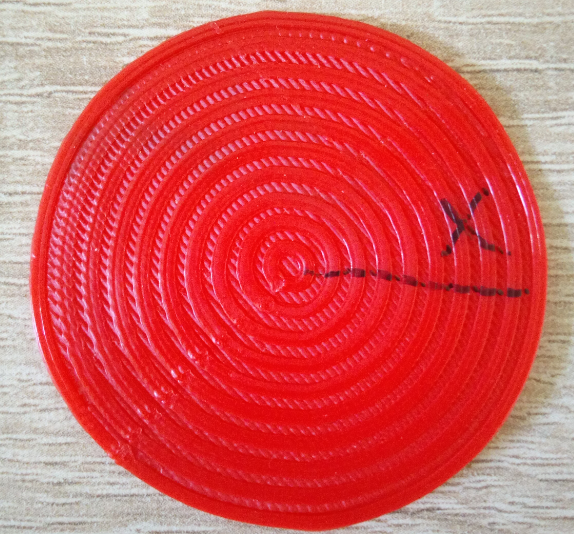

to už nevím, někde z netu. je to ABS, asi jsem to přešponoval. nicméně jsem to vytiskl znovu z PLA/70%, drží to pevně. Vyměnil jsem rovnou řemeny na obou osách a kružnice stejně nikde. šmajdá to i ve výplni, to červený je 70%, dvě linky těsně vedle sebe a pak větší mezera. drivery mám na 32kroků/0,6V, zkoušel jsem i se 16kroky a výsledek stejný. koukal jsem pečlivě i na řemeničky ap, ale už nevím, už z toho šilhám. Hrál jsem si s acelerací a jerkem,žádná změna mám 2000mm/s2/ a jerk 10. rychlosti tisku taky různé , bez efektu. extruder je na pevno,žádná vůle....

[zemciko]

Taky zkontroluj i ty řemeny. Stalo se mi jak byl špatně napnutý řemen, že došlo k poškození toho hřebene na něm, v kontaktu s řemenicí, a pak to blblo i po opravě, musel jsem ho vyměnit...

[gazy11]

Taky zkontroluj i ty řemeny. Stalo se mi jak byl špatně napnutý řemen, že došlo k poškození toho hřebene na něm, v kontaktu s řemenicí, a pak to blblo i po opravě, musel jsem ho vyměnit...

Ty jsem právě také vyměnil za nové (aukro "Kubyzbudejic" nebo tak nějak). Nový výtisk z PLA neprošel-jak jsem neustále napínal řemen Y, začal se dost zahřívat motor. Snížil jsem tedy napětí na driveru na 0,4, ale to pak začalo vynechávat, bylo to už přepnuté. No a PLA už nedalo teplotu motoru a začlo se to deformovat.

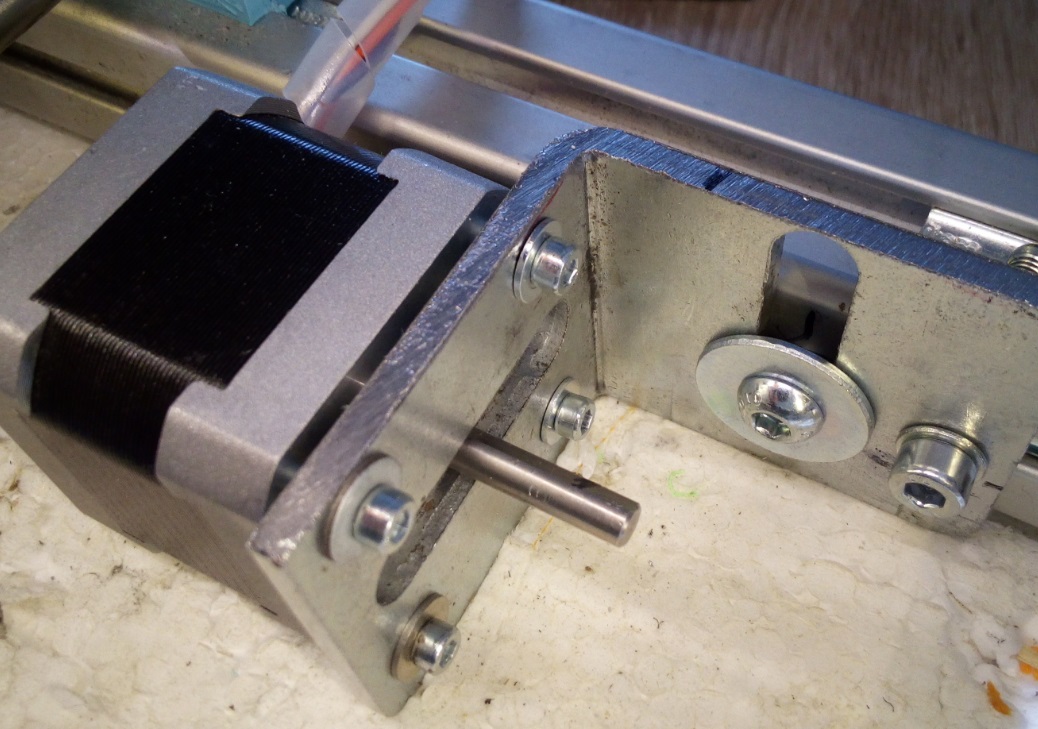

Nakonec jsem to připevnil pomocí vinglíku a už se ani nehne. Trošku se to zlepšilo, ale pořád je to vidět (řemen je tedy napnutý až až, když trošku povolím, zhorší se to)., zkusím někde sehant nové řemeny, třeby s tím ocelovým vnitřkem, nebo máte nějaký další tip?
díky Martin

[crown]

tam musi pruzit neco jineho. Ty remeny takovouhle sisku neudelaji.

[Klaudius]

Skontroluj remenicu. Zmeraj obvod cez zuby viackrát dokola. Tie lacnejšie čínske môžu byť šišaté, videl som aj 0,5 milimetrovú nepresnosť a to môže urobiť dosť. Plus či remenica na oske krokáča nehádže, niekedy je medzi oskou a nábojom remenice vôľa a červíkom ju vymedzíš len na jednu stranu. A nakoniec by som pozrel voľnobežku na druhej strane, či ide hladko - môže spôsobiť cyklické napínanie a uvoľňovanie remeňa, čo tiež môže mať vplyv na dráhu trysky.
