Extrusion multiplier / Steps_per_mm

[dmachaty]

Edit: Zjednodušuji dotaz, třeba někdo odpoví

Ahoj,

Můžete sem prosím, Vy ochotní, hodit tyto parametry Vaší tiskárny?

1. Průměr trysky a filamentu
2. Steps_per_mm z marlinu, který vaše tiskárna potřebuje pro vysunutí správné délky filamentu před hotendem (vypočtená nebo změřená hodnota při první kalibraci)
3. Steps_per_mm z marlinu, který reálně používáte (dokalibrováno pro správné dávkování filamentu)
4. Extrusion Multiplier z slic3ru, který reálně používáte (dokalibrováno pro správné dávkování filamentu)

Díky!

Ahoj, nevím jestli to tu už někde není, ale nedaří se mi najít správná klíčová slova pro hledání.

Rád bych se zeptal, jaký používáte poměr mezi během-kalibrace-měřeným krokem extruderu (na filamentu před extruderem) a prakticky ozkoušeným/vyladěným pro nejlepší výtisk bez under/over extruze.

Na to by teoreticky měly mít vliv tyto parametry:
* Extrusion multiplier ve slic3ru
* Steps_per_mm pro extruder v Marlinu

Takže nejlépe napište oba dva, aspoň bude statistika co lidi radši mění (pokud používáte steps_per_mm podle měření na extruderu, předpokládám, že nepoužíváte extrusion multiplier 1.0, a naopak)

Pokud používáte, přihoďte klidně rovnou i linear advance konstantu

Mě například vychází:
Tiskárna sCube
Hotend RebelMod3.2 1.75mm
Tryska 0.4mm (základní v setu RebelMod)
Steps_per_mm 131 (defaultní nastavení od Rebela sedí na 100mm filamentu před extruderem)
Extrusion multiplier 0.9
Linear advance K=30

[lubosh]

To je nějaký průzkum pro statistický úřad? Jinak ti to totiž je naprosto k ničemu, bez znalosti spousty dalších údajů.
Moje je 0,4, fil. 1,75, steps 260, použ. 252, Extr. multipl. 1,0

[Ferdasek]

Potvrzuju Luboshovo tvrzení. Mám na sCube s tryskou E3D v6 průměr 0,4, fil. 1,75, steps 260, použ. 261,4 , Extr. multipl. 1,0. Takže fakt různé hodnoty...

[dmachaty]

Děkuji za první odpovědi!

Jde mi o jemnost kalibrace, jakou lidi ve skutečnosti dělají, a kde (zásah do FW/EEPROM, nebo jen slic3r). Hlavní rozdíly v odpovědi budou v přesnosti dirky v trysce (tedy alespoň si to tak vysvětluji..?).

Odepsali jste přesně to, co mě zajímalo (za což děkuji) - oba máte dokalibrovaný extruder, každý máte ale jinak přesnou trysku (lubosh 3% odchylka, ferdasek 0.5%). Mě to momentálně vychází na 12% (tedy 0.4 tryska se chová skoro jako 0.35). Pokud někdo častěji mění trysku, dost pravděpodobně bude muset překalibrovávat i tuhle hodnotu, tedy pokud nemá tak přesné trysky jako ferdasek.

[lubos]

ke krokům na extruderu potřebuješ ještě průměr zubatice, ale zřejmě máme všichni stejný, já mám hodnotu 260.71
a na druhé tiskárně 279

[peterhe]

Pri MK8 zubatici na tej istej tlačiarni mám rozdiel pár jednotiek podla struny PLA, ABS, PETG. Do každého sa zubatica inak zarieza a tým pádom strunu posúva iný priemer. Podla materiálu prepisujem firmware alebo upravujem v slic3r floowrate.

[dmachaty]

Lubos - nejde mi o absolutni hodnotu posunu, ale o relativni hodnotu po extruzi vs pred extruzi (tedy merena pri kalibraci na filamentu vs realna flow potrebna pro tisk bez over/under extrusion)

[kroxigor]

Nejen průměr zubatice ale i použitý driver ...

Já mám steps 126, extrusion multiplier vždy na 1
Dolaďuju tisk pomocí Extrusion Width a to bez používání % jen mm tak, aby to sedělo když změřím housenku.
(u Slic3ru je možné tlačit pro různé části různé množství materiálu třeba pro výplň, horní dolní full infill)



[medapeta]

Pivo pro každého kdo správně používá reálné hodnoty

A teď se zase vyrojí umělci s 800%...

[kroxigor]

Moje "šuplera" měří v mm, třeba mají jinou která měří v % a nebo rádi přepočítávají kolik je 223% z 0,2.

[lubosh]

Tak se mi zdá, že jsem něco nepochopil.

Dmachaty: počet kroků extruderu nesouvisí s průměrem trysky. Závisí na síle přítlaku, typu materiálu, průměru zubatice, driveru (mikrosteps) a motoru (E3D má třeba krok po 0,9°). Mám originám E3D hotend, ten by měl být přesný, co se týče průměru trysky.

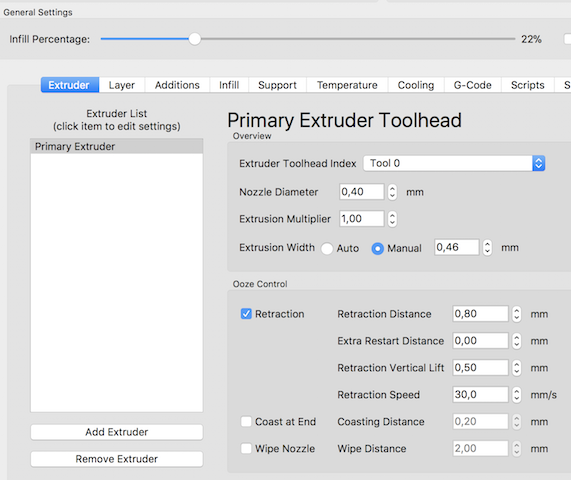

Kroxigor: Extrusion Width má vliv na uzavření infillu, ale jen nepatrný. Dobrá hodnota extruze pro 0,4 trysku je 0,48, ale pro horní výplně používám 0,3 mm extruzi a zpomalení na 60%, pak je povrch nádherný. Toto mi v S3D chybí.

V podstatě jsou všechna nastavení taková spíš laborace, stačí pak vyměnit materiál, teplotu, nebo změnit cokoli, co zdánlivě nesouvisí, a výsledek je na ...
