Magnetický BED - home made - TEST

[Rebel]

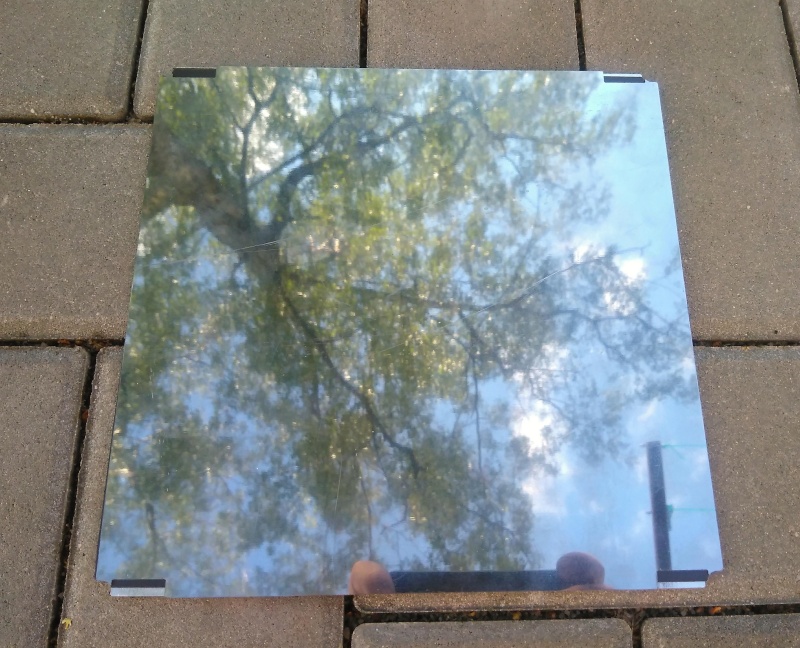

Tak mi to nedalo a prostě jsem si to chtěl vyzkoušet po svém Použil jsem Al desku, kterou mám na eshopu, na ni nalepil tu nejlevnější magnetickou samolepicí folii o tloušťce 0,5mm a nechal vypálit desky pro RII a sCube z magnetické nerezi o síle 0,6mm, která je dostatečně silná, ale i pružná. Mám tu na zkoušku ještě podkladovou planžetu 0,4mm, akorát že na ni jsem 5x sáhnul a začala reznout, takže jsem ji odložil na později a asi s ní spíše něco podložím

Tedy co hlavně řeším, tak je za jak dlouho se ona magnetická fólie odmagnetuje či zeslábne natolik, že deska přestane držet. Výrobce udává maximální teplotu 70°C. Určitě neuvažuji tuto sestavu použít pro ABS, to klidně desku vyměním, ale na PETG (které tisknu z 99%) a PLA by to mohlo stačit. Jedu prvních pár hodin tisku a postupně dám info, jak to vypadá

Zatím jedinou nevýhodou bude asi trochu vyšší hmotnost sendviče, ale u sCube je to vcelku jedno a u RII by mělo stačit poladit proudy a akcelerace pro Y, ale na ni jsem to zatím nezkoušel.





[rambo]

Zajímavá varianta, já mám v plánu a už i nakoupeno nalepit kulaté vysokoteplotní magnety pod klasický FR4kový HeatBed. Mám jich koupených 13. Lepit to mám v plánu "klasickým" červeným motorovým silikonem, s tím že to ještě "přelepím" korkem, ten už mám taky koupený, tak uvidíme jak to (ne)bude fungovat . Můžu vědět odkud jsi bral tu magnetickou nerez? Já jsem uvažoval o té planžetě s tím že bych ji zkusil chemicky načernit, pak by nemusela být tak "háklivá" na reznutí po dotyku, ikdyž to černění není zrovna antikorozní úprava...

[Rebel]

tuhle verzi jsem zatim opustil, moc prace Nerez mi dodava dvorni "palic", rekl jsem mu, ze potrebuju magnetickou a tak ji dodal. Kde ji vzal a co to presne je zjistim, nic mene oni z nerezi vyrabeji sve propdukty, takze ji maji skladem.

[misolin]

Pro PETG topím na 83°C. Magnetickou folii mám tloušťky 1mm a již přes jeden rok vše funguje, jak má. Poklesu magnetické síly jsem si nevšimnul. Jediné mínus je u velkých a vysokých objektů z PETG, typycky silnostěnný box. Při smrštění dokáže vyvinout takovou sílu, že kraje nerezové planžety dokáže z folie mírně nadzvihnout. Planžetu mám tloušťky 0,25 mm.

[Rebel]

Dik za pozitivni info. Prave to prohnuti a odtrzeni by ta tloustka 0,6mm mohla dostatecne eliminovat.

Jeste to ma jeden problem, ale spis kosmeticky, ze pri pouziti indukcni sondy je nerez detekovana podstatne vyse. Tudiz pri zmene desky za hlinikovou je potreba upravit offset Z. Asi by se to dalo zapisem do eeprom ve start gcode ale zatim to neresim, protoze ABS tisknu na jine tiskarne

[misolin]

Největším problémem je, že když to jednou vyzkoušíš, nechceš jinak

Jinak doporučuji na planžetě vytvořit ouška přesahující půdorys bedu, pohodlněji se to pak sundává. Tloušťka 0,6 mm, to už je spíš plech. Zajímalo by mě, jak pohodlná s ní je práce. Já 0,25 mm volil i z toho důvodu, aby si magnet planžetu "srovnal" a ta se s ním "neprala". Také by mě ještě zajímalo, zda po aplikaci nové fólie musíš topit víc, nebo ti přijde fólie dostatečně tepelně vodivá. Díky za info.

K sehnání jsou i magnetické folie s odolností do 120°C, ale ta cena https://uk.misumi-ec.com/vona2/detail/110300265240/ U stavby nové větší tiskárny proto uvažuji spíše o lepení a SmCo magnetech.

[Rebel]

S prilnutim k podlozce 260x210 na sCube ten 0,6mm plech nema zadny problem a to vim, ze ta teska pod nim neni uplne nejrovnejsi, proto me to take zajimalon a nejsem zas takovy moralista, tak "at se klidne perou" a uvidime, co to bude delat casem Radius zakriveni te podkladove desky je tak velky, ze se na nem i ten 0,6mm plech prohne a udrzi. Tisknu PETG za stejne teploty jako s Al deskou, tedy 85°C a PETfolie.

[pentaxxx]

Největším problémem je, že když to jednou vyzkoušíš, nechceš jinak

K sehnání jsou i magnetické folie s odolností do 120°C, ale ta cena https://uk.misumi-ec.com/vona2/detail/110300265240/ U stavby nové větší tiskárny proto uvažuji spíše o lepení a SmCo magnetech.

Koukal sem co by stala ta "samolepka" na 200x300x0,5 a spadl sem ze zidle.
Tahle magneticka podlozka je docela draha sranda, kdyz to zacnu scitat. A a bych potreboval 3 kusy abych to dal do vsech tiskaren.

To asi radeji zustanu u skla. Ja s nim zatim problem nemam. Mam vzdy tri kousky ze sklenarstvi, hezky zabrouseny hranky, na miru, ruzny tloustky a za par kacek. Na to sem ted zkusil folii z lepiky.cz, na druhe mam maskovaci pasku a PETG tisknu bez niceho a drzi krasne a dolu jde taky. ABS sem tisknul na lak na vlasy a drzel skvele (maly kousky). Vetsi kusy ABS tisknu taky na sklo s juicem a navic v DaVinci 1.0 Pro, ktera je zakrytovana. Ale az dodelam na sCUBE zakrytovani, tak to zkusim s tim ABS a s tou PEI taky. Fakt je, ze na ABS topim hodne a jestli ta samolepici folie da max 120 (otazka kolik je to v realu), tak to bude tak max pro to PETG nebo Nylon.
Pravda je, ze na sCube bych se magnetu bal min nez na Rebel II.

[pentaxxx]

Tak sem hledal a tohle by teoreticky slo, jen najit dodavatele v CR a jinej rozmer. Pak by treba ta cena nebyla tak vysoka:
https://www.ebay.com/itm/Magnet-Foil-22 ... ctupt=true

[rambo]

Já zkoušel nalepit pod bed SmCo magnety, ne že by to nefungovalo mecnhanicky, ale mám "problém" že jak se mi zahřeje podložka tka se uprostřed vyboulí a co tu mám 0,3mm magnetickou nerez, nebo 0,7mm klasický pozink, tak se to vyboulí uprostřed, a udělá to fakt hodně, odhadem min milimetr, takže to je na nic...
Mám tu ještě druhou podložku, která naopak je uprostřed propadlá za studena tka zkusím tam,. hledal jsme na netu a dají se za clekem rozumné peníze koupit neodymové magnety do 150°C (N38SH): http://www.neomag.cz/cz/katalog/neodymo ... 2-4-n38sh/ , tak to zkusím s nima.

[creagel]

Chapu spravne Rebele, ze ma z jedny strany nalepenou magnetickou "samoleku" a z druhe strany nalepenou PEI folii? Neodlepuje se ta PEI folie potom, kdyz tu desku sundas a lehce ohnes (pro snadnejsi sejmuti vytisku)? Nebo to pri sundavani neohybas?

[Rebel]

Magnetickou samolepku mám na heatbedu a PET fólii (nikoli PEI) na planzete z magnetické nerezi. Nic se při ohýbání neodlepuje.

[RiMaServis]

Jakým způsobem by se daly na Al heatbedu přilepit SmCo magnety (https://www.unimagnet.cz/771-magnet-sm2 ... m-s30.html) zespodu, kde je topná spirála?

[RiMaServis]

Magnetickou samolepku mám na heatbedu a PET fólii (nikoli PEI) na planzete z magnetické nerezi. Nic se při ohýbání neodlepuje.

Dala by se ta planžeta sehnat ve velikosti 210x310 mm ? Případně co by stála?

[Rebel]

Určitě ji můžu nechat udělat, ale musí se to svézt ještě s něčím, nebo vás musí být víc, jinak se to nevyplatí a nejsem ani tu cenu schopen říct.

Jinak jsem teď cca týden tiskl ABS na té magnetické samolepce při 110°C na bBEDu a zatím jsem nezaznamenal znatelný pokles magnetismu.
